توضیحات

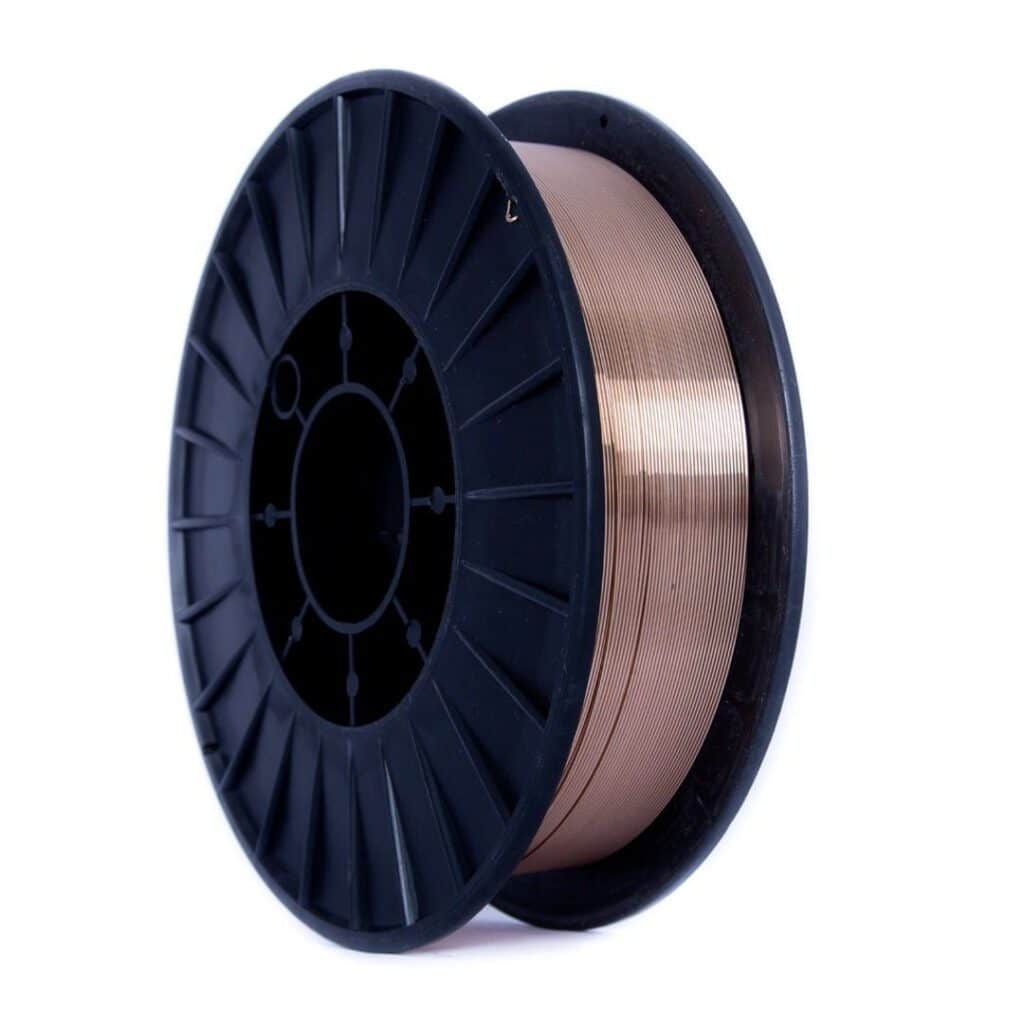

سیم جوش MAG-CO2

سیم جوش CO2 یک نوع سیم جوشکاری است که برای جوشکاری قوس فلزی با گاز محافظ CO2 استفاده می شود. این نوع سیم جوش از جنس فولاد آلیاژی است و دارای پوششی از مواد آلی و فلزی است. پوشش این سیم جوش از ذوب شدن آن جلوگیری می کند و همچنین به ایجاد جوش با کیفیت کمک می کند.

مفتول جوش CO2 برای جوشکاری فولادهای ساختمانی، فولادهای آلیاژی، فولادهای ضد زنگ و سایر فلزات آهنی مناسب است. این نوع سیم جوش دارای مزایای زیر است:

• سرعت جوشکاری بالا
• نفوذ خوب
• جوش با کیفیت
• هزینه کم

سیم جوشکاری با گاز محافظ MAG

سیم جوشکاری MAG از نوع سیم جوشکاری آلیاژی منگنز سیلیکون در دو نوع با روکش مسی و بدون پوشش مسی (ER70S-6,G3Si1) بوده که برای جوشکاری قوس فلزی با گاز محافظ GMAW به کار می رود.

سیم جوش MAG نوعی آلیاژ منیزیم سیلیکون در دو نوع با و بدون روکش مس است که در جوشکاری قوس فلزی با گاز محافظ GMAW استفاده می شود.

جریان جوشکاری: +DC

گاز محافظ: Pure CO2 or mix (80% Ar + 20% CO2)

سیم جوش CO2 در انواع مختلف با قطرهای متفاوت موجود است. قطر سیم جوش باید متناسب با ضخامت قطعه کار انتخاب شود.

جوشکاری MAG یک فرآیند جوشکاری قوس فلزی با گاز محافظ است که در آن سیم جوش مصرف شدنی از یک قرقره به سمت قوس جوش تغذیه می شود. گاز محافظ از ذوب شدن سیم جوش و قطعه کار محافظت می کند و همچنین به ایجاد جوش با کیفیت کمک می کند.

مزیت استفاده از گاز محافظ CO2 در جوشکاری MAG این است که این گاز ارزان تر و در دسترس تر از گاز محافظ بی اثر است. همچنین، گاز محافظ CO2 نفوذ جوش را بهبود می بخشد.

مزیت استفاده از گاز محافظ بی اثر در جوشکاری MIG این است که این گاز جوش را با کیفیت تر و بدون تخلخل ایجاد می کند. همچنین، گاز محافظ بی اثر برای جوشکاری فلزات غیر آهنی مانند آلومینیوم و مس مناسب است.



مزایای سیم جوش MAG-CO2:

• شروع عالی
• تغذیه بدون مشکل سیم در سرعت های بالا
• فواصل طولانی تغذیه
• قوس بسیار پایدار در شدت جریان های بالا
• انتشار کم بخارات
• کاهش فرسایش در سطح تماس سیم در داخل نازل
• محافظت مناسب سیم در برابر خوردگی

کاربردهای سیم جوش MAG-CO2:

• فولاد های ساختمانی
• فولاد های دانه ریز
• فولاد های لوله سازی
• فولاد های بویلر سازی و مخازن تحت فشار
• فولادهای دما بالا
• فولاد های کشتی سازی
• فولاد های ریخته گری

ترکیب شیمیایی سیم جوش MAG-CO2:

S: 0.035 MAX P: 0.025 MAX Mn: 1.40-1.85 Si: 0.80-1.15 C: 0.06-0.15

خواص مکانیکی فلز جوش خالص:

قدرت کششی (MPa): 480min درصد کشیدگی: ۲۲min فشار تسلیم (MPa): 400min



انواع سیم جوش CO2

سیم جوش CO2 در انواع مختلف با ترکیبات شیمیایی متفاوت موجود است. هر نوع سیم جوش برای کاربرد خاصی مناسب است.

• سیم جوش CO2 معمولی: این نوع سیم جوش برای جوشکاری فولادهای ساختمانی و فولادهای آلیاژی مناسب است.
• سیم جوش CO2 ضد زنگ: این نوع سیم جوش برای جوشکاری فولادهای ضد زنگ مناسب است.
• سیم جوش CO2 آلومینیوم: این نوع سیم جوش برای جوشکاری آلومینیوم مناسب است.



نحوه انتخاب سیم جوش CO2

برای انتخاب مفتول جوش CO2 مناسب باید به عوامل زیر توجه کنید:

• نوع فلز مورد جوشکاری
• ضخامت قطعه کار
• شرایط جوشکاری

مشخصات فنی سیم جوش CO2

مشخصات فنی مفتول جوش CO2 شامل موارد زیر است:

• قطر سیم جوش
• ترکیب شیمیایی سیم جوش
• پوشش سیم جوش
• استحکام کششی جوش
• انعطاف پذیری جوش
• مقاومت در برابر خوردگی جوش

نکات ایمنی در هنگام جوشکاری با مفتول جوش CO2

• از تجهیزات ایمنی مناسب مانند ماسک جوشکاری، عینک ایمنی، دستکش و لباس جوشکاری استفاده کنید.
• در محیطی با تهویه مناسب جوشکاری کنید.
• از تماس با گاز محافظ CO2 خودداری کنید.
• در صورت استنشاق گاز محافظ به پزشک مراجعه کنید.



تفاوت سیم جوش MAG و MIG

سیم جوش MAG و MIG دو نوع سیم جوشکاری با گاز محافظ هستند. تفاوت اصلی بین این دو نوع سیم جوش در نوع گاز محافظ استفاده شده است. در جوشکاری MAG از گاز محافظ CO2 استفاده می شود، در حالی که در جوشکاری MIG از گاز محافظ بی اثر مانند آرگون استفاده می شود.

مزیت استفاده از گاز محافظ CO2 در جوشکاری MAG این است که این گاز ارزان تر و در دسترس تر از گاز محافظ بی اثر است. همچنین، گاز محافظ CO2 نفوذ جوش را بهبود می بخشد.

مزیت استفاده از گاز محافظ بی اثر در جوشکاری MIG این است که این گاز جوش را با کیفیت تر و بدون تخلخل ایجاد می کند. همچنین، گاز محافظ بی اثر برای جوشکاری فلزات غیر آهنی مانند آلومینیوم و مس مناسب است.



Voltage (v)	Current (A)	Wire Diameter	Arc type
۱۱-۹	۲۵-۸۵	۰.۸۰	Short Arc
۲۰-۲۴	۱۱۰-۱۵۰	۱.۰۰	Short Arc
۱۷-۲۸	۲۳۰-۲۸۵	۱.۲۰	Short Arc
۳۵-۴۴	۲۸۰-۳۴۰	۱.۲۰	Short Arc
۳۵-۴۴	۲۸۰-۴۸۰	۱.۶۰	Short Arc
